Do 2,5 m3

Plastová nádrž je kruhová, vyrobená z polypropylenu, určená k zachycování a skladování kapalin, případně jako součásti technologických celků.

Plastové nádrže v základním provedení jsou určeny pro vodu (pitnou, dešťovou, splaškovou), jejíž teplota se pohybuje v rozsahu 5 – 30°C. Jiné druhy kapalin a teplot je nutno konzultovat s výrobcem. Zcela nevhodné jsou ke skladování hořlavých kapalin.

Plastové nádrže kruhové

Parametr Jednotka KN 2,2
 KN 2,8 KN 3,0

Užitný objem

 m3 2,00 2,50 2,50

Teoretický objem

 m3 2,26 2,80 3,00

D

 mm 1200 1200 1600

Výška H

 mm 2010 2510 1516
Výška H1 mm 1760 2260 1260
Hmotnost kg 73 82 86

Poznámky k tabulce a použitým zkratkám

KN = kruhová nádrž
OS = způsob uložení k obsypání
OB = způsob uložení k obetonování
SN = nádrž samonosná – volně stojící

Užitečný objem je počítán pro výšky hladiny H1.

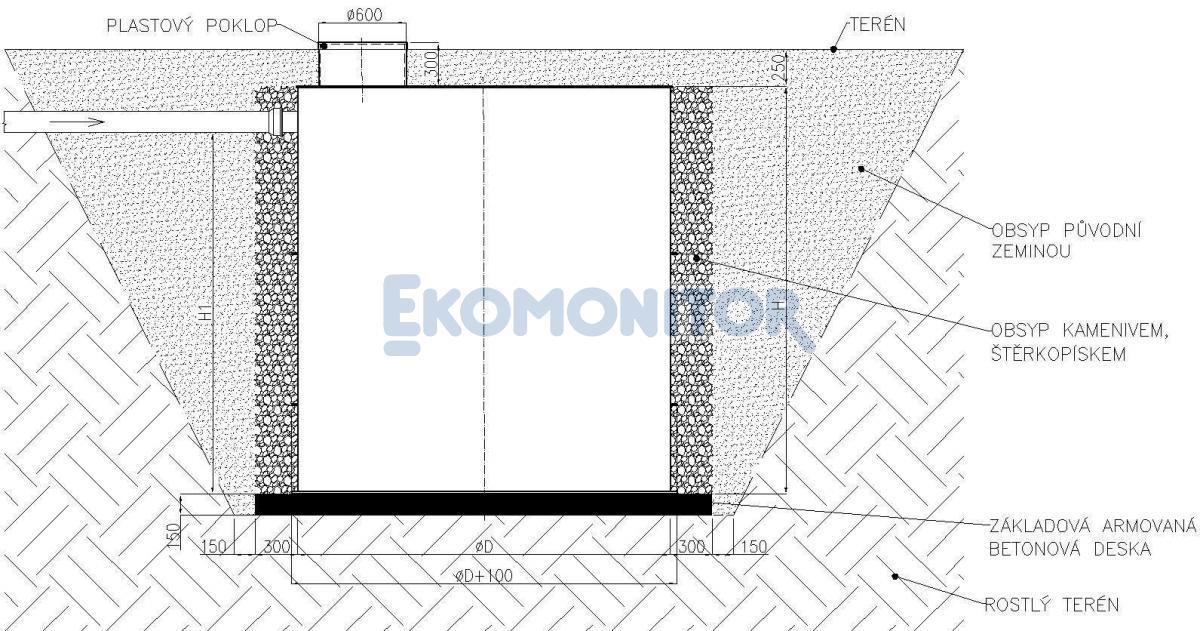

Plastová kruhová nádrž - nákres

Osazení kruhových nádrží :

Při osazování nádrží je nutno respektovat statické dimenzování nádrže dle konkrétní varianty.

Kruhové nádrže mohou být osazeny jako:

  • podzemní (OS, OB)
  • nadzemní (volně stojící na pevné podložce) – tedy samonosné (SN)

Obsyp či obetonování by měl určit projektant dle geologických a hydrologických poměrů, vzdáleností od okolních objektů, hloubky osazení a zatížení stěn a stropu nádrže v projektové dokumentaci.

Způsob přístupu do nádrží a zakrytí technologického komínku v závislosti na jejich umístění do terénu je nutné řešit v rámci stavebního projektu s ohledem na ČSN EN 124.
